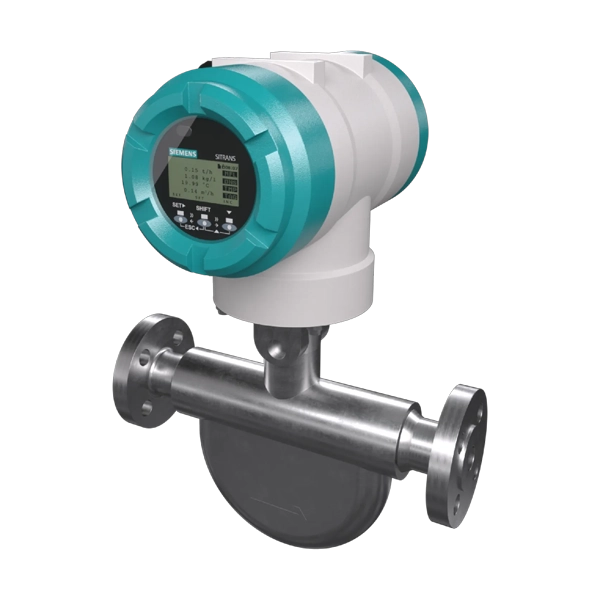

מהו מד ספיקה קוריוליס?
מד ספיקה קוריוליס הוא מכשיר למדידת זרימת נוזלים וגזים המבוסס על עקרון כוח קוריוליס. כוח זה מתבטא כאשר גוף נע בתוך מערכת סיבובית. זהו אחד מסוגי מדי הספיקה המדויקים ביותר. הוא מודד את מסת החומר הזורם דרך הצינור ולא רק את נפחו. מדידה מדויקת גם כאשר יש שינויים בצפיפות או בטמפרטורה של הנוזל או הגז. אם אתה לא בטוח לגבי מד זרימה מתאים מומלץ לקרוא את המאמר.
מד הספיקה קוריוליס מורכב מצינור מדידה שמתנדנד או מתנועע בתדר קבוע. כאשר נוזל או גז זורמים דרך הצינור, הכוח הקוריוליס, הנוצר בזכות התנועה המעגלית של הצינור והזרימה דרכו. הוא גורם לשינויים בתנודות הצינור. שני חלקים של הצינור מתנודדים בתזמון שונה – פער זה בתזמון, הנקרא “שינוי בפאזה”, מודד באמצעות חיישנים רגישים. ההבדל בתזמון התנודות מומר למדידה של מהירות הזרימה והמסה של הנוזל או הגז.
העיקרון המרכזי כאן הוא שככל שזרימת הנוזל או הגז גבוהה יותר, כך הפער בתנודות הצינור גדול יותר. זה מאפשר למד לספק מדידה ישירה של זרימת המסה, ומכאן גם של הספיקה, הצפיפות, ובמקרים מסוימים גם של טמפרטורת הנוזל.
כוח קוריוליס הוא כוח האנרציה. כו מדומה המופיע במערכות מסתובבות. כאשר גוף נע בתוך מערכות סחרור מסתובבות, הוא יסטה מהמסלול שלו ביחס לסיבוב חיצוני שנמצא מחוץ למערכת. סטייה זו נובעת מכוח קוריוליס. כאשר גוף נע ביחס למערכת זו. במד ספיקה, התנועה הזו היא של הנוזל בתוך הצינור המתנדנד. הכוח גורם לסטייה בתנועת הנוזל, שהיא הנקודה שממנה נגזרת המדידה
כן, ישנם דגמים מיוחדים שמותאמים למדידת גזים, אך יש לקחת בחשבון את הצפיפות ותנאי הזרימה של הגז.
התקנה נכונה, מניעת רטט חיצוני, ביצוע כיול תקופתי לפי הנחיות היצרן ושמירה על תנאי סביבה יציבים.
לא, מאחר שהוא מודד את המסה ישירות, שינויים בצפיפות או בטמפרטורה אינם משפיעים על הדיוק של המדידה.
יש לקחת בחשבון את סוג הנוזל או הגז, טווח הזרימה, דרישות הדיוק, תנאי ההתקנה, והתקציב. בנוסף, יש לבדוק אם יש צורך במדידה של פרמטרים נוספים כמו צפיפות או טמפרטורה.
לאחר שהבהרנו מהו מד ספיקה קוריליוס נעמוד על היתרונות והחסרונות של השימוש בו.
