FlowPro של מד שאן היא מערכת מינון נוזלים אוטומטית: בקר עם מסך מגע 7″ שסופר את הפולסים ממד הזרימה, פותח את המגוף וסוגר אותו אוטומטית בהגעה לכמות היעד.
הבקר עובד עם כל מד מים, מד זרימה או מד ספיקה עם יציאת פולסים, ולכן מתאים לנוזלים שונים, לספיקות משתנות ולקטרי צנרת שונים. הכיול נעשה במסך.

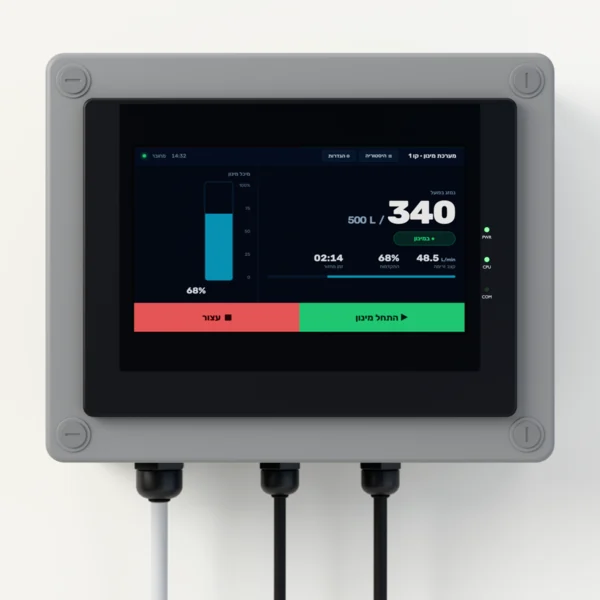

FlowPro מזרימה כמות מדויקת של נוזל ונסגרת לבד בסיום. בוחרים כמות יעד במסך ולוחצים “התחל מינון”. הבקר פותח את המגוף, סופר את הפולסים ממד הזרימה וסוגר את המגוף ברגע שהכמות עברה. בזמן המינון המסך מציג כמה כבר עבר, באיזה קצב ומה זמן המחזור, וכל מינון נרשם בהיסטוריה.

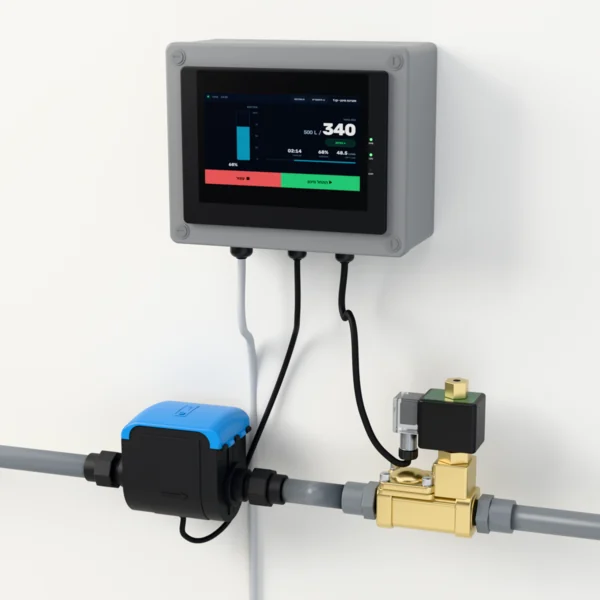

המערכת לא קשורה לנוזל או לקוטר מסוים: בוחרים מד ומגוף שמתאימים לנוזל, לספיקה ולצנרת, ומגדירים במסך כמה ליטרים שווה כל פולס. בתמונות: FlowPro עם מד מים אולטרסוני ארד Sonata ”3/4 ומגוף חשמלי על קו PVC.
לייעוץ, להתאמת מד ומגוף לנוזל ולקו שלכם ולהזמנה – צרו קשר עם מד שאן.
| תצוגה והפעלה | מסך מגע צבעוני 7″ (800×480), ממשק בעברית |
|---|---|
| מדים נתמכים | כל מד מים, מד זרימה או מד ספיקה עם יציאת פולסים |
| כניסת פולסים | מגע יבש או ממסר מוליכים למחצה |
| נוזלים וקטרים | לפי המד והמגוף שנבחרים לנוזל, לספיקה ולצנרת |
| סינון פולסים | רוחב פולס מינימלי מתכוונן, 1–500 מ״ש |
| כיול | ליטר לפולס, עד 4 ספרות אחרי הנקודה |
| יציאת מגוף | מגע ריליי, עד 2A ב-30VDC / 250VAC |
| כמות יעד | בחירה מהירה 100 / 250 / 500 / 1000 ליטר, או כל ערך אחר |
| תצוגה בזמן אמת | כמות שנמזגה, קצב זרימה (ליטר לדקה), אחוז התקדמות, זמן מחזור |
| הגנות | עצירה כשאין זרימה (השהיה מתכווננת), זמן מחזור מקסימלי, עצירה ידנית |
| היסטוריה | 200 רשומות: תאריך, שעה, יעד, כמות שנמזגה, משך וסטטוס |
| מונים מצטברים | סך הכמות שנמזגה ומספר המחזורים, נשמרים בהפסקת חשמל |
| שעון | שעון זמן אמת, הגדרת שעה ותאריך מהמסך |

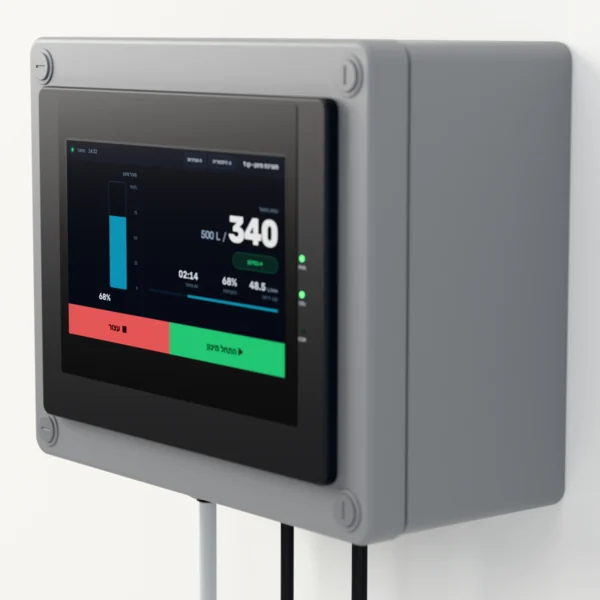

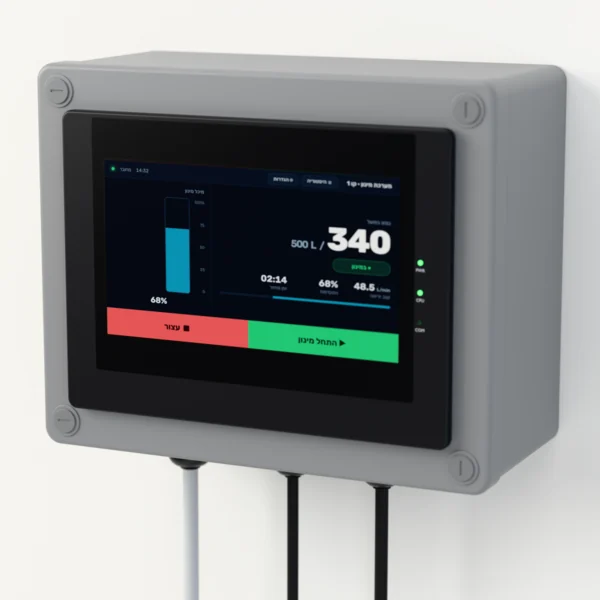

| מארז | קופסת פלסטיק אפורה להתקנה על קיר, 241 × 194 × 108 מ״מ |

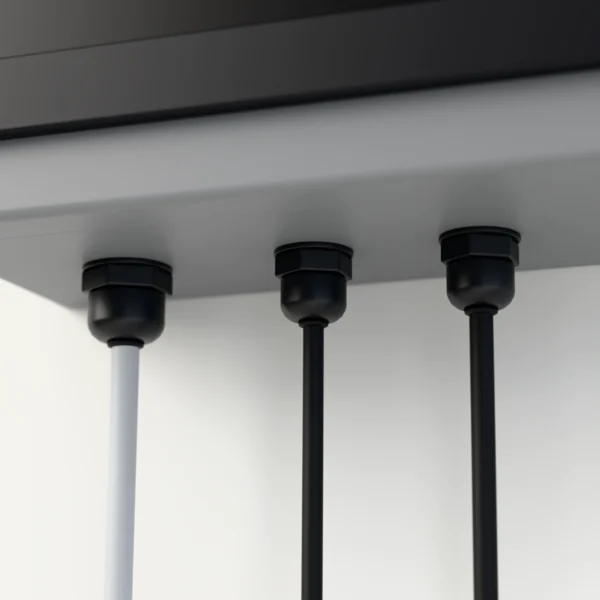

| כניסות כבלים | 3: הזנה, מד מים ומגוף |
כל מד מים, מד זרימה או מד ספיקה עם יציאת פולסים, ממגע יבש (רגש ריד) או מממסר מוליכים למחצה. במסך מגדירים כמה ליטרים שווה כל פולס ואת רוחב הפולס המינימלי לסינון הפרעות.
כן. הבקר סופר פולסים ולא תלוי בנוזל. את המד ואת המגוף בוחרים לפי הנוזל, הספיקה וקוטר הצנרת, ואנחנו נשמח לעזור בהתאמה.
הדיוק תלוי בעיקר במד ובגודל הפולס: ככל שכל פולס מייצג פחות ליטרים, המינון מדויק יותר. לפני שימוש ראשון מומלץ למזוג לכלי מדידה ולכייל.
היציאה היא מגע ריליי עד 2A ב-30VDC או ב-250VAC, ולכן מתאימה למגופים של 24V ושל 220V. למגוף בזרם גבוה יותר מוסיפים ממסר עזר.
אם לא מגיע פולס מהמד במשך הזמן שהוגדר במסך (ברירת מחדל 5 שניות), הבקר סוגר את המגוף ומסמן תקלה. בהפסקת חשמל היציאה למגוף נופלת, ולכן מגוף סגור-בדרך-כלל (NC) נסגר. ההגדרות והמונים נשמרים, ואחרי חזרת החשמל המערכת עולה במצב מוכן ולא ממשיכה את המינון לבד.
