שסתום אויר משולב | A.R.I. D-040

תיאור

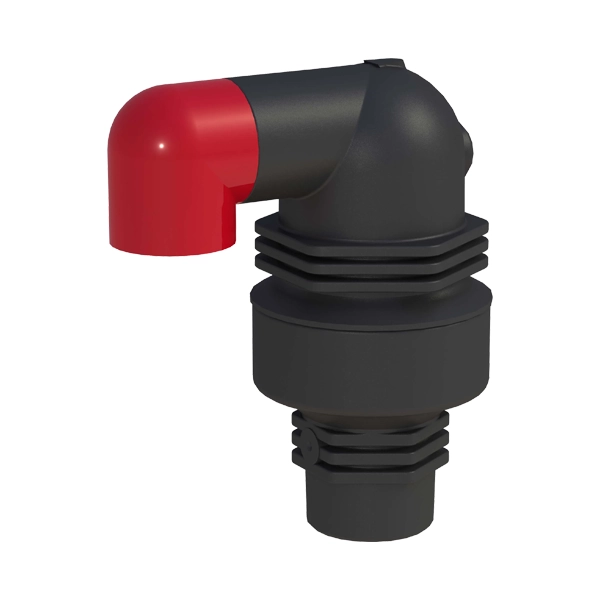

שסתום אוויר משולב A.R.I. D-040

ייעוד ויישומים

שסתום אוויר משולב מדגם A.R.I. D-040 מיועד למערכות הולכת נוזלים, בעיקר מים, ומשמש לשחרור אוויר כלוא, יניקת אוויר בעת ריקון קו, ושחרור אוטומטי של כיסי אוויר בזמן עבודה שוטפת.
השסתום מותקן בתחנות שאיבה, לפני ואחרי מגופים, בקווי מים ארוכים בעלי שיפוע קבוע, בנקודות שיא לאורך הקו, בקצה קווים, לפני מדי מים, ובמערכות סינון ומסננים.

עקרון פעולה

ה־D-040 הוא שסתום אוויר משולב אוטומטי, המשלב שלוש פונקציות עיקריות:
שחרור אוויר בנפח גדול בזמן מילוי הקו, יניקת אוויר מהירה בעת ריקון או תת־לחץ, ושחרור אוטומטי של כיסי אוויר קטנים במהלך זרימה.
פעולה זו משפרת את הביצועים ההידראוליים של המערכת, מגינה על הצנרת ומפחיתה צריכת אנרגיה.

מבנה ותכונות עיקריות

השסתום מתוכנן במבנה Reduced Bore קומפקטי, עם קיבולת גבוהה לשחרור אוויר ותכנון דינמי המאפשר פעולה אמינה גם בתנאי לחץ משתנים.
מנגנון האטימה כולל Rolling Seal ייחודי, המספק אטימה מלאה וללא נזילות בטווח רחב של לחצי עבודה.

הגוף והחלקים הפנימיים מיוצרים מחומרים עמידים לקרינת UV, בלתי־קורוזיביים ועמידים לאורך זמן, ומתאימים לסביבות חוץ ותנאי עבודה קשים.

יתרונות תפעוליים

השימוש בשסתום אוויר משולב A.R.I. D-040 מפחית הלמי מים, מגן על קווי ההולכה והאביזרים, ומשפר את היעילות הכוללת של המערכת.
העיצוב מאפשר התקנה פשוטה ותחזוקה קלה, עם יציאת פליטה נגישה לחיבור צינור אוורור במידת הצורך.
השסתום מספק פעולה אמינה ונטולת תחזוקה לאורך זמן.

דגמים ואפשרויות

הסדרה כוללת מספר גרסאות, ביניהן:

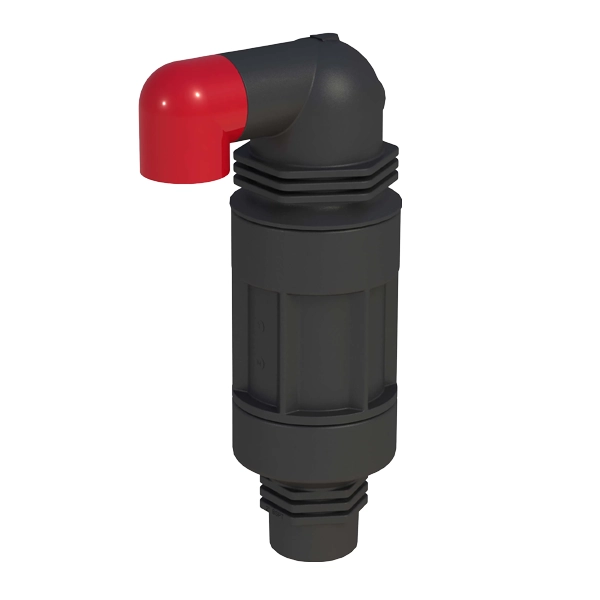

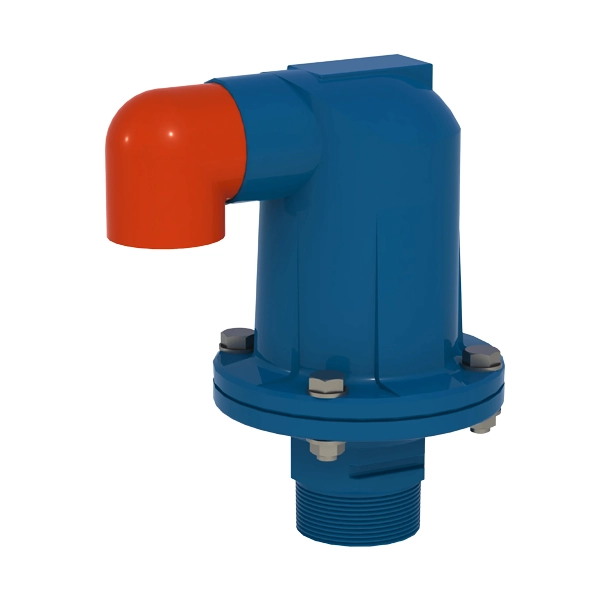

דגם סטנדרטי למים נקיים, דגם D-040 L המיועד לנוזלים עם חלקיקים מרחפים קטנים, ודגם D-040 C עם מעטפת מתכתית להגנה מוגברת.
ניתן לשלב אביזרי קצה כגון התקן יניקה בלבד, התקן פליטה בלבד, או התקן למניעת טריקה.
השסתום עומד בתקני NSF למערכות מי שתייה, וניתן להזמנה גם בגרסה מאושרת ATEX בהתאם לדרישה.

נתונים טכניים מרכזיים

טווח קטרים מ־½ אינץ’ ועד 2 אינץ’.
לחצי עבודה PN10 או PN16 בהתאם לדגם.
טמפרטורת עבודה מרבית של 60 מעלות צלזיוס, וטמפרטורה רגעית עד 90 מעלות.
אפשרות לחיבור בהברגה BSPT או NPT, וכן חיבור אוגן.
