שסתום אוויר משולב ללחץ גבוה | A.R.I. D-016 D-100

תיאור

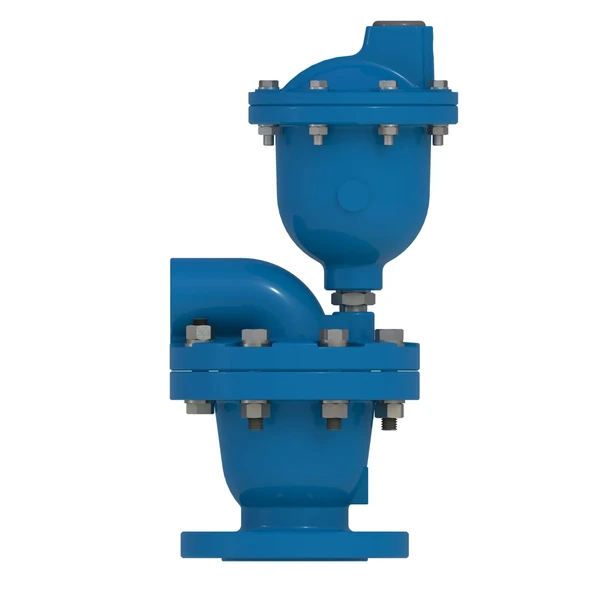

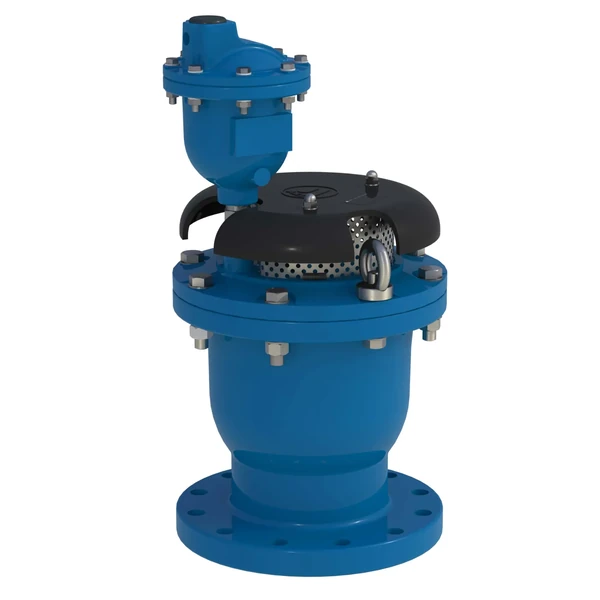

שסתום אוויר משולב בלחץ גבוה A.R.I. D-016 D-100

ייעוד ויישומים

שסתומי A.R.I. D-016 ו-D-100 הם שסתומי אוויר משולבים מסוג Reduced Bore, המיועדים למערכות הולכת מים בלחצים גבוהים.
השסתומים משחררים אוויר כלוא בזמן מילוי הקו ומאפשרים יניקת אוויר בזמן ריקון, ובכך מגנים על הצנרת ומפחיתים הלמי מים.

הם מתאימים להתקנה בתחנות שאיבה, בקווי הולכה ארוכים, במערכות מים עירוניות ובמערכות תעשייתיות עתירות לחץ.

מבנה ותכונות עיקריות

לשסתומים מבנה אווירודינמי מתקדם, המאפשר פליטת אוויר בקיבולת גבוהה ללא סגירה מוקדמת, גם בזמן מילוי מהיר של הקו.
מערכת האיטום כוללת מושב ואטם ייחודיים, המספקים אטימה מלאה ויציבה לאורך זמן.

גוף השסתום מיוצר מחומרים חזקים במיוחד, המאפשרים עבודה בלחצים גבוהים מאוד ובתנאי סביבה קשים.
בדגמים בקטרים גדולים משולב מגן רשת ביציאה, למניעת חדירת חרקים ולכלוך.

יתרונות תפעוליים

האוריפיס הגדול מאפשר שחרור אוויר מהיר ויעיל, ומפחית משמעותית הלמי מים.
פעולה זו מגינה על הצנרת והמשאבות ותורמת ליציבות המערכת.

מבנה השסתום מאפשר תחזוקה קלה ללא צורך בניתוק מהקו, מה שמקטין זמני השבתה ועלויות תפעול.
אטם מסוג Rolling Seal מבטיח אטימה אמינה וללא דליפות, גם בתנאי לחץ משתנים.

תחזוקה והתקנה

השסתום מתוכנן כך שניתן לבצע ניקוי ותחזוקה מבלי לפרקו מהמערכת.
ההתקנה מתבצעת בהברגה או בין אוגנים, בהתאם לקוטר ולדגם, ומאפשרת גמישות גבוהה בתכנון המערכת.

אפשרויות ודגמים מיוחדים

קיימת אפשרות לשילוב התקן חד־כיווני, המונע יניקת אוויר חזרה לקו.
ניתן לשלב גם מנגנון Non-Slamming לוויסות קצב פליטת האוויר.
השסתום זמין גם בגרסה מאושרת ATEX, לפי דרישה.

נתונים טכניים מרכזיים

טווח קטרים: 1 עד 8 אינץ’
לחצי עבודה: D-016 עד 64 בר, D-100 עד 100 בר
טמפרטורת עבודה מרבית: עד 60°C (ועד 90°C לסירוגין)
אפשרויות חיבור: הברגה BSPT / NPT או התקנה בין אוגנים
