מד ספיקה וורטקס SITRANS FX330 מבית Siemens מודד קיטור, גזים ונוזלים באותו מכשיר, ללא תלות במוליכות, בצמיגות, בלחץ או בטמפרטורה של המדיה.
פיצוי לחץ וטמפרטורה משולב מעלה את דיוק נקודת המדידה ל-±1.5% במקום ±3% עד ±5% בהתקנה קלאסית. ללא חלקים נעים, מבנה נירוסטה מרותך, אישור SIL2 ומתאים לאזורים מסוכנים.
מד ספיקה וורטקס SITRANS FX330 של SIEMENS הוא מד ספיקה תעשייתי למדידת קיטור, גזים ונוזלים באותו מכשיר ובאותו עקרון מדידה. המד מיועד במיוחד למערכות עזר ואספקה במפעלים — קווי קיטור, אוויר דחוס, גזים תעשייתיים ומים חמים — שבהם נדרשת מדידה אמינה לאורך שנים ללא תחזוקה שוטפת.
היתרון הבולט של הדגם הוא פיצוי לחץ וטמפרטורה משולב בתוך המכשיר. בהתקנה קלאסית של מד וורטקס נדרשים מד ספיקה, מתמר לחץ, חיישן טמפרטורה ומחשב ספיקה נפרדים — וכל שגיאות המדידה של הרכיבים מצטברות לכדי שגיאת מערכת של ±3% עד ±5%. ב-SITRANS FX330 כל הרכיבים משולבים במכשיר אחד, ודיוק נקודת המדידה הכוללת עומד על ±1.5%. בגרסת הבסיס כלול כבר פיצוי טמפרטורה לקיטור רווי; עם חיישן הלחץ האופציונלי מתקבל גם פיצוי צפיפות מקוון לחישוב נפח מתוקנן וספיקה מסית, לפי תקני NIST לגזים ו-IAPWS לקיטור.
גוף המדידה עשוי נירוסטה מרותכת במלואה, ללא חלקים נעים וללא אטמים בנתיב הזרימה — ולכן הוא עמיד בקורוזיה, בלחץ ובטמפרטורה, ואינו נשחק. המכשיר מאושר SIL2 לפי IEC 61508 ומתאים גם למדידה באזורים מסוכנים (ATEX, IECEx).
מדידת וורטקס מבוססת על תופעת מערבולות פון-קרמאן (Karman Vortex Street). בתוך גוף המדידה מותקן גוף חוסם (Bluff Body), וכאשר המדיה זורמת סביבו נוצרות מערבולות לסירוגין משני צדדיו. תדירות היווצרות המערבולות f עומדת ביחס ישר למהירות הזרימה v לפי הנוסחה f = (S · v) / b, כאשר b הוא רוחב הגוף החוסם ו-S הוא מספר שטראוהל. החיישן שמאחורי הגוף החוסם קולט את תדירות המערבולות, והמשדר ממיר אותה לספיקה. מכיוון שמדובר במדידה תדרית, היא אינה מושפעת ממוליכות, מצמיגות, מלחץ או מטמפרטורה של המדיה — בשונה ממד ספיקה אלקטרומגנטי, שדורש נוזל מוליך.

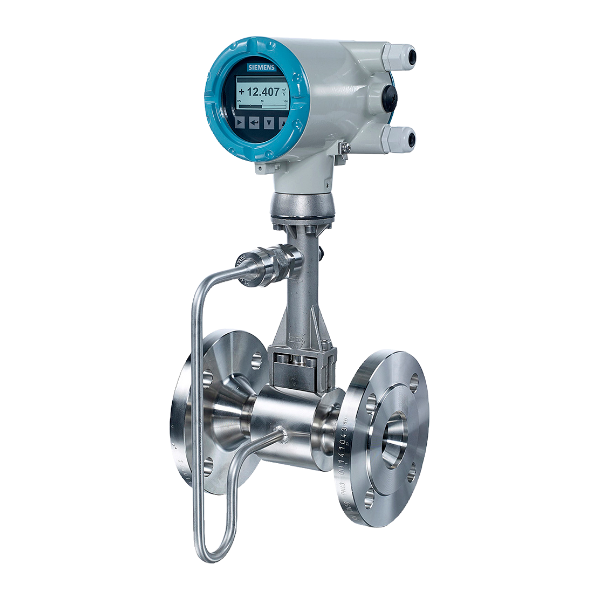

הדגם כולל עיבוד אות מתקדם בשם AVFD (Advanced Vortex Frequency Detection), המסנן רעשים והפרעות מחוץ לתחום התדרים הרלוונטי ומייצב את המדידה בתנאי שדה קשים. בנוסף, גרסת האוגנים זמינה עם הקטנת קוטר משולבת בתוך גוף המד: כ-90% ממדי הוורטקס מוזמנים ממידה אחת קטנה מקוטר הקו, כדי להגביר את מהירות הזרימה ולהרחיב את טווח המדידה. בפתרון המשולב אין צורך ברדוסרים חיצוניים ובקטעים ישרים ביניהם, והמדים מכוילים ומיושרים במפעל בהתאם. ניהול נתונים כפול (Redundant Data Management) שומר על נתוני הכיול וההגדרות גם בעת החלפת כרטיס אלקטרוניקה או תצוגה.
לייעוץ טכני, סייזינג של המד לפי תנאי התהליך שלכם והצעת מחיר — צרו קשר עם מד שאן, נציגי SIEMENS בישראל לתחום מכשור התהליך. ראו גם את כלל מדי הספיקה מסוג וורטקס ואת מגוון מדי הספיקה שלנו.
| עקרון מדידה | מערבולות פון-קרמאן (Vortex) |
|---|---|
| מדידים | ספיקה נפחית, ספיקה מסית, נפח מתוקנן, צפיפות, טמפרטורה, לחץ ואנרגיה תרמית |
| מדיה נמדדת | נוזלים, גזים וקיטור |
| טווח קטרים | DN 15 עד DN 300 (½" עד "12) |
| חיבורי תהליך | DIN EN 1092-1 PN 16 עד PN 100 / ANSI B16.5 class 150 עד 600 |
| דיוק - נוזלים | ±0.75% מהערך הנמדד (Re ≥ 20,000) |
| דיוק - גזים וקיטור | ±1.0% מהערך הנמדד (Re ≥ 20,000) |
| דיוק - ספיקה מסית ונפח מתוקנן | ±1.5% מהערך הנמדד |
| דיוק נקודת מדידה כוללת | ±1.5% (עם פיצוי לחץ וטמפרטורה משולב) |
| חזרתיות | ±0.1% מהערך הנמדד |
| טמפרטורת מדיה | -40°C עד +240°C |
| טמפרטורת סביבה | -40°C עד +85°C (גרסת Ex: עד +65°C) |
| לחץ עבודה מרבי | עד 100 bar (לחצים גבוהים יותר לפי דרישה) |
| מספר ריינולדס נדרש | Re > 10,000 |
| מהירויות זרימה מומלצות | נוזלים 0.3 עד 7 מ׳/שנייה, גזים וקיטור 2 עד 80 מ׳/שנייה |
| קטעים ישרים | לפני המד 15 עד 50 × DN לפי התצורה, אחרי המד 5 × DN |
| חומר גוף וחיבורי תהליך | נירוסטה 1.4404/316L (אופציה: Hastelloy C22) |

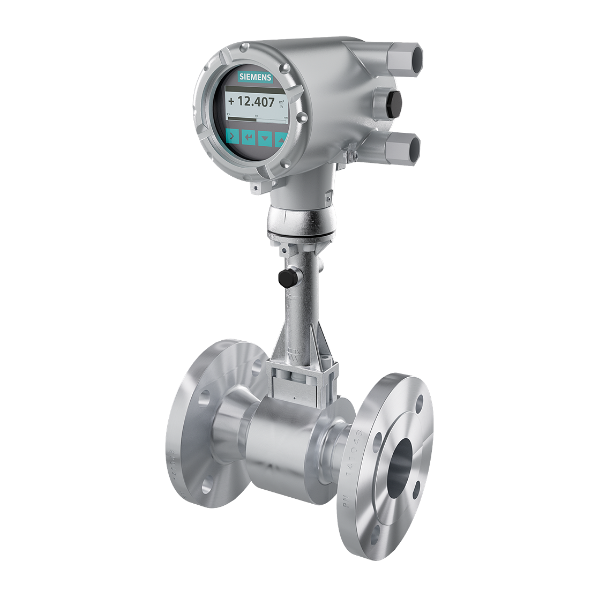

| מארז משדר | יציקת אלומיניום עם ציפוי כפול, אופציה בנירוסטה 316L |
| דרגת אטימות | IP66/IP67 (גרסה מרוחקת: IP68 לחיישן) |
| הזנה | 14 עד 36 VDC (גרסת Ex: 14 עד 30 VDC) |
| יציאות | 4-20 mA עם HART, יציאה בינארית לפולס/תדר/סטטוס/מפסק גבול, כניסת 4-20 mA |
| תקשורת | HART 7, PROFIBUS PA, FOUNDATION Fieldbus |
| תצוגה | תצוגה גרפית מוארת בת 4 שורות עם לחצני הפעלה |
| כיול | כיול מפעל ב-3 נקודות (אופציה: 5 נקודות) |
| רמת בטיחות | SIL2 לפי IEC 61508 מהדורה 2 |
| אישורי Ex | ATEX, IECEx, QPS |
| תקינה | PED 2014/68/EU, EMC 2014/30/EU, CE |
| גרסה מרוחקת | כבל חיבור באורך עד 50 מטר |

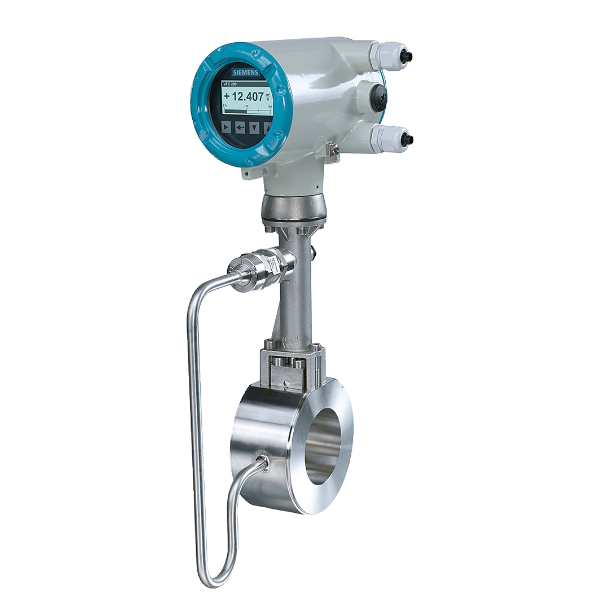

| תצורות | גרסת אוגנים (Flange) וגרסת Sandwich (Wafer) |
מד ספיקה אלקטרומגנטי מודד רק נוזלים מוליכים חשמלית, ואינו מסוגל למדוד קיטור, גזים או נוזלים לא מוליכים. מד ספיקה וורטקס מודד לפי תדירות המערבולות הנוצרות סביב גוף חוסם, ולכן הוא אינו תלוי במוליכות המדיה ומודד קיטור, גזים ונוזלים באותו מכשיר. מנגד, מד אלקטרומגנטי מדויק יותר בספיקות נמוכות ואינו יוצר הפסד עומד. הבחירה נקבעת לפי סוג המדיה: לנוזלים מוליכים בלבד עדיף אלקטרומגנטי, ולקיטור, גזים ואוויר דחוס נדרש וורטקס.
כן, וזהו אחד היישומים המרכזיים שלו. המד מודד קיטור רווי וקיטור על-מחומם, וכולל פיצוי טמפרטורה לקיטור רווי כבר בגרסת הבסיס. בתוספת חיישן הלחץ המשולב הוא מחשב גם צפיפות, ספיקה מסית ואנתלפיה, כלומר את תכולת החום של הקיטור, ובכך מאפשר מדידת אנרגיה תרמית ברוטו ונטו לצורכי ניהול אנרגיה במפעל.
בספיקה נפחית הדיוק הוא ±0.75% מהערך הנמדד בנוזלים ו-±1.0% בגזים ובקיטור, כאשר מספר ריינולדס גדול מ-20,000. בספיקה מסית ובנפח מתוקנן הדיוק הוא ±1.5% מהערך הנמדד, והחזרתיות היא ±0.1%. דיוק נקודת המדידה הכוללת, הודות לפיצוי הלחץ והטמפרטורה המשולב, עומד על ±1.5% - לעומת שגיאת מערכת של ±3% עד ±5% בהתקנה קלאסית עם מד, מתמר לחץ, חיישן טמפרטורה ומחשב ספיקה נפרדים.
לפני המד נדרשים לפחות 15 קטרים (15 × DN) אחרי מעבר קוטר או אחרי כפיפה אחת של 90°, לפחות 30 קטרים אחרי שתי כפיפות 90°, לפחות 40 קטרים אחרי שתי כפיפות במישורים שונים, ולפחות 50 קטרים אחרי שסתום בקרה. אחרי המד נדרשים לפחות 5 קטרים. בגרסת האוגנים עם הקטנת קוטר משולבת אין צורך בקטע ישר בין הרדוסר לגוף החוסם, משום שהמדים מכוילים ומיושרים במפעל בתצורה זו - וכך נחסך מקום רב בחדר המכונות.
מדידת וורטקס מחייבת זרימה מערבולתית מפותחת, ולכן מספר ריינולדס חייב להיות גדול מ-10,000. מתחת לערך זה המערבולות אינן נוצרות באופן יציב והמד אינו מודד. לכן בוחרים את מידת המד לפי טווח הספיקות בפועל ולא לפי קוטר הקו, וכ-90% ממדי הוורטקס מוזמנים במידה אחת קטנה מהקו כדי להגביר את מהירות הזרימה ולהרחיב את טווח המדידה. מהירויות הזרימה המומלצות הן 0.3 עד 7 מ׳/שנייה בנוזלים ו-2 עד 80 מ׳/שנייה בגזים ובקיטור.
